天正华意电气设备(贺州市分公司)tianzh3611从事生产已有3年,我们拥有专业的研发团队和技术支持团队,为您提供售后服务和技术支持,如今已经有很多成功合作案例,联系人:杨经理,地址:[平度市平安路2号]。

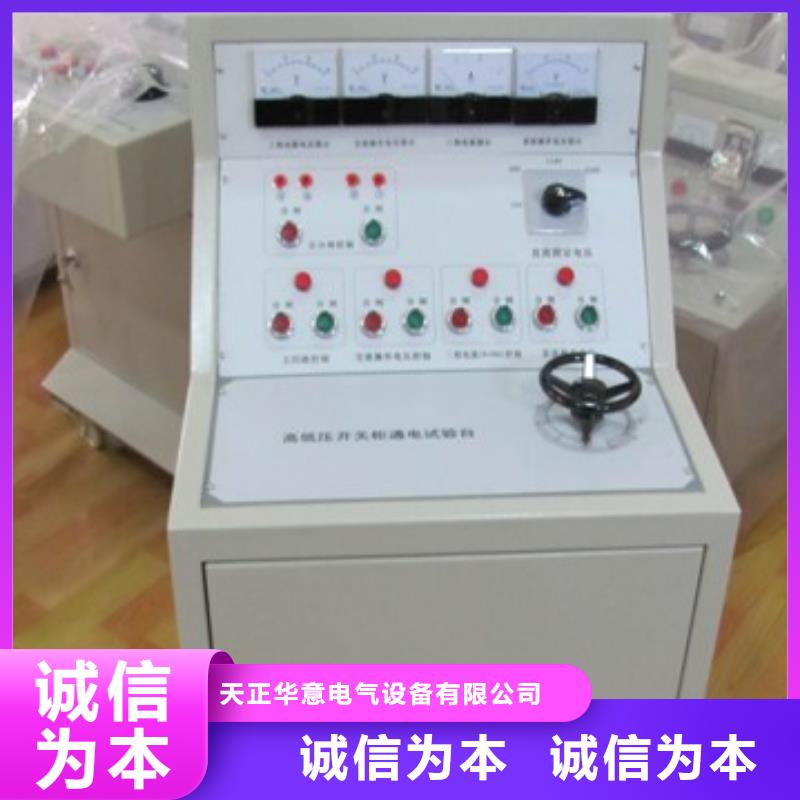

高低压开关柜通电试验台指示灯： ①电源指示灯 模拟断路器上电后，电源指示灯亮，说明系统电源正常 ②运行指示灯 模拟断路器上电后，运行指示灯亮。说明系统运行正常。 ③状态指示灯 该灯在模拟断路器在状态发生变化时瞬间闪烁一下。 ④跳闸指示灯 模拟断路器处于跳闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 ⑤合闸指示灯 模拟断路器处于合闸状态时，该指示灯亮，从上至下分别指示A、B、C三相 2．操作方法 本装置 和继电保护测试装置配合使用。 （1）具体操作方法如下： ①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。 ②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。 ③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。 ④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。 ⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。 （2）单路应用接线图上例接线为继电保护测仪与模拟断路器单路配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。 双路使用说明 Ⅰ、Ⅱ回路是两路完全独立的跳合闸电流回路，两回路功能完全相同。当任意一回路有跳合电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。

高低压开关柜通电试验台漏电开关测试仪又称为 RCD（residual urrent protective device）检测仪，剩 余电流保护器测试仪、漏电开关检测仪、漏电保护器测试仪、剩余电流动作保护 器检测仪、剩余电流动作保护器测试仪。漏电开关测试仪主要用于测试漏电保护 器的漏电动作电流、漏电不动作电流以及漏电动作时间。国内外多年的运行经验 表明，漏电开关测试仪的测试性能直接关系到用户对漏电开关的选择，关系到用 户的用电。因此对漏电开关测试仪的校准至关重要。TH-300 是专门为漏电开关测试仪提供校准的装置。利用该校准装置可 对漏电开关测试仪的主要测量功能进行校准，准确地评估漏电开关测试仪的 计量性能。TH-300 完全满足《JJF1283-2011 剩余电流动作保护器动作特性检测仪 校准规范》的计量要求。2 工作原理TH-300 漏电开关测试仪校准装置，采用模拟剩余电流动作保护装置产生预定 的动作，同时对相应的时间进行准确地测量，给出跳闸电流和跳闸时间供校准用， 其原理框图如图 1 所示。图 1 校准装置原理框图2.1 剩余动作电流的校准原理剩余动作电流：制造厂对剩余电流动作保护装置规定的剩余动作电流，在该 电流值时，剩余电流保护装置应在规定的条件下动作。通过

高低压开关柜通电试验台 接入实际二次回示意图 在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。 特别注意： 用户在设置跳合闸时间时。按动增加和减小按钮不允许按住按钮不放。只能一次一次的按动。否则会出现第二路模拟断路器跳合闸的时间不准确的情况。 保修条件 本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。
