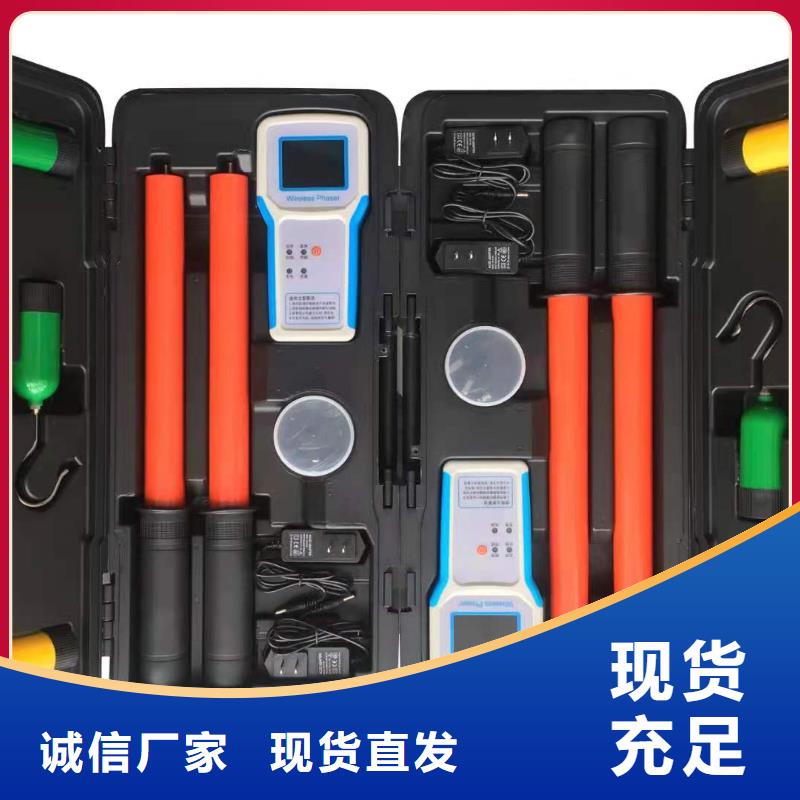

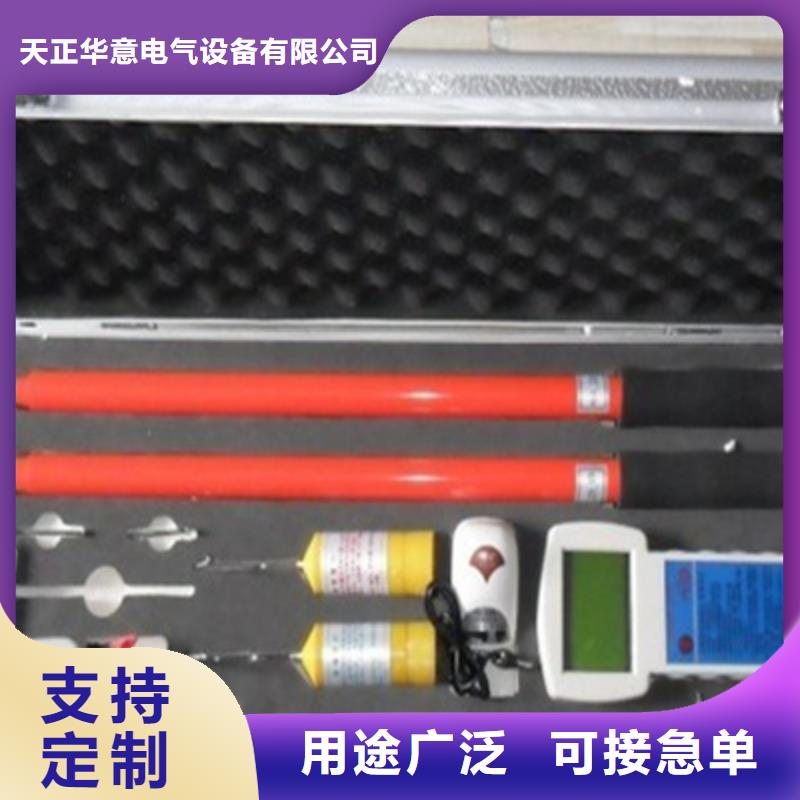

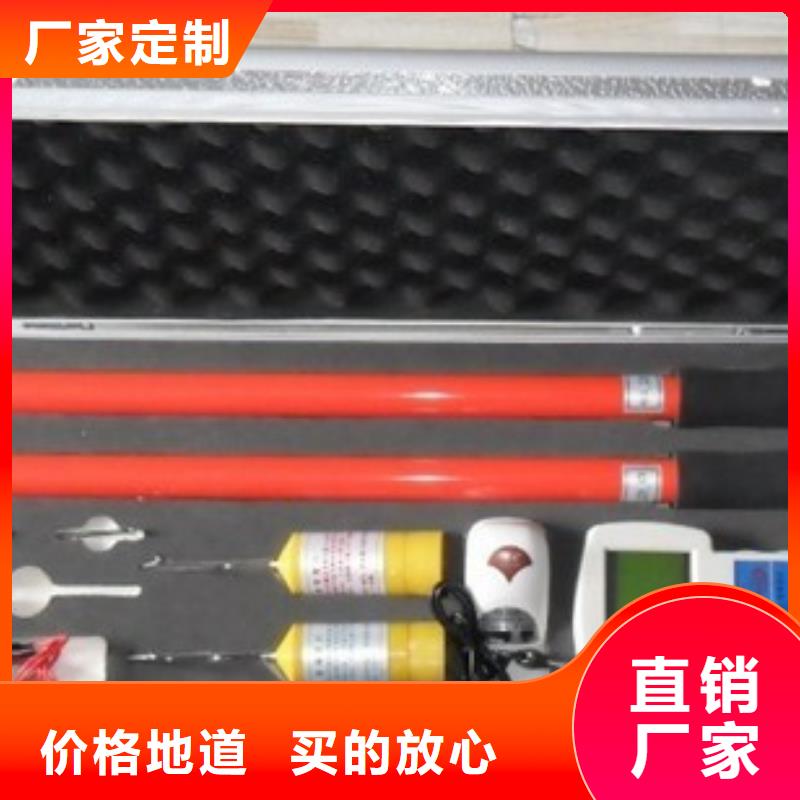

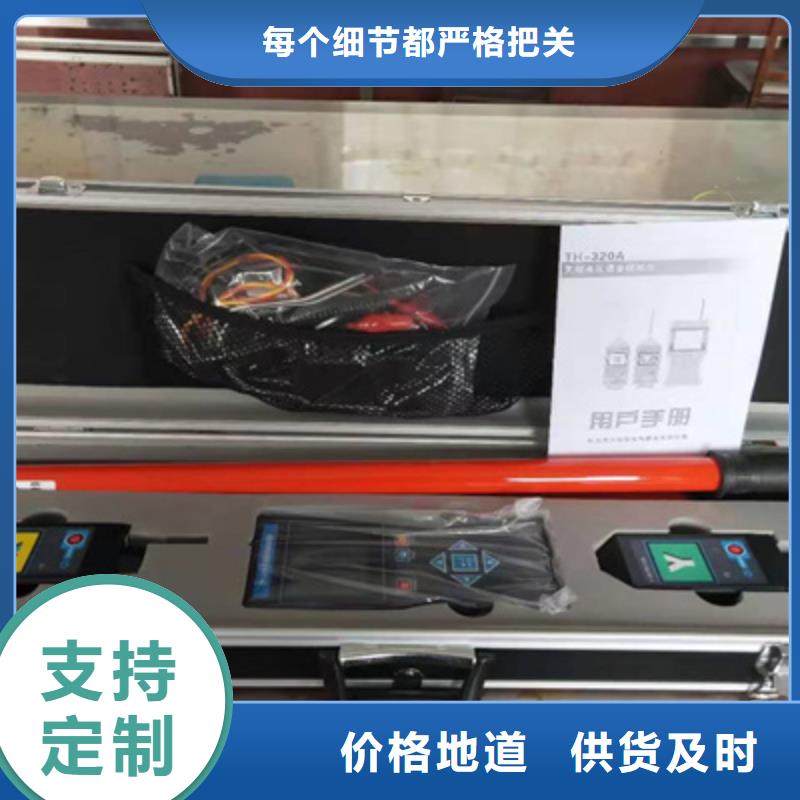

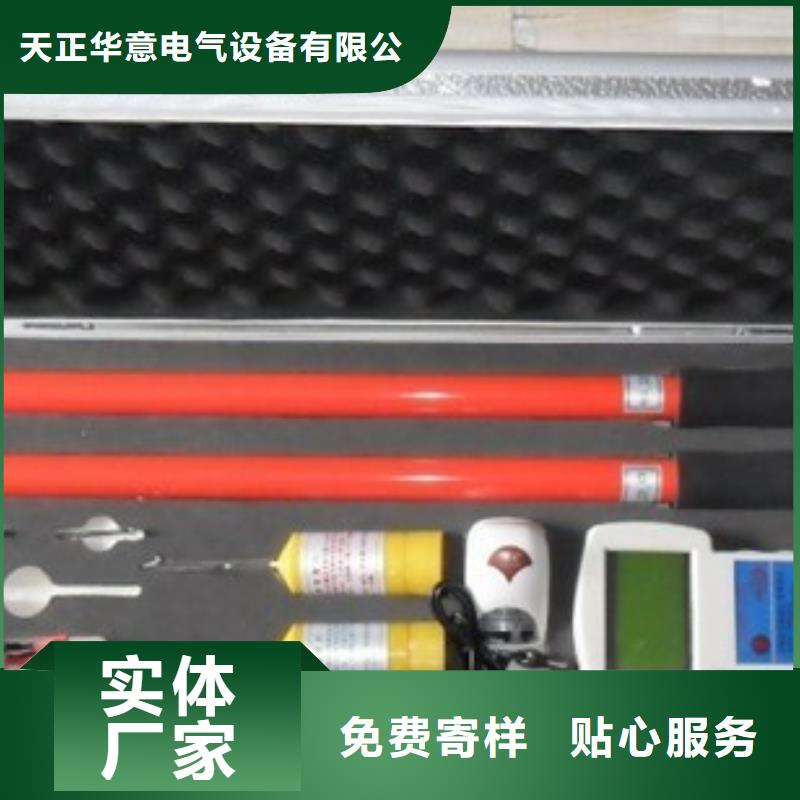

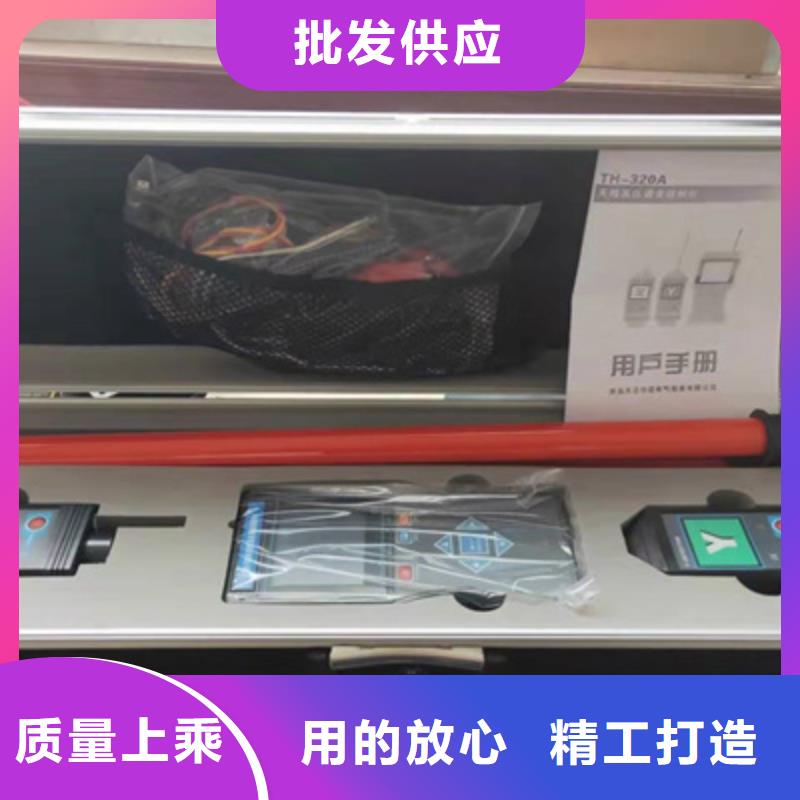

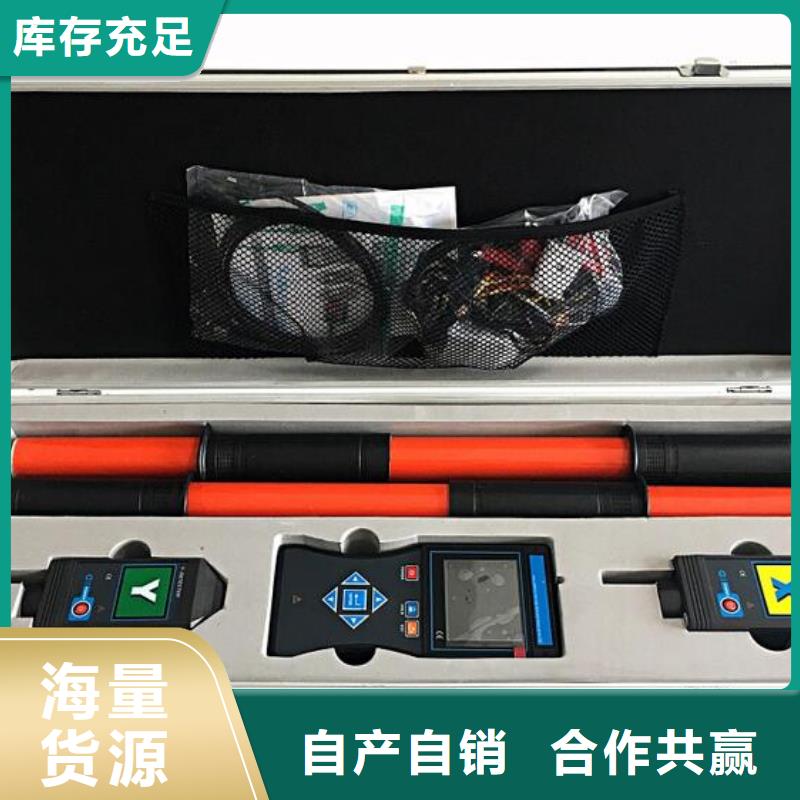

无线核相器 .技术规格功能高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等电源接收器： DC 7.4V可充锂电池探测器： DC 3.7V可充锂电池USB充电接口，连续工作约10小时测试方式钩式探测器，可以挂在线路上或钩住导线测试传输方式315MHz、433MHz无线传输核相距离约160m显示模式3.5寸真彩液晶屏显示可测线径Ф168mm的导线，或168mm×245mm的母排量程核相电压等级：AC 1V～550kV 相位：0.0°～360.0°频率：45Hz～75Hz电流：0.00A～20000A(选型)分 辨 力0.1°；0.1Hz；10mA精度(23℃±5℃，80％RH以下)相位：≤±10° 频率：≤±2Hz 电流：0～6000A,±3％±5dgt； 6000A～20000A,±4％±5dgt；相别定性同相:－30°～30°；异相: 90°～150°和210°～270°语音功能同相、异相、X信号正常、Y信号正常等语音功能绝缘杆尺寸拉伸后长约5m；收缩后长约1m(5节)数据存储9999组核相方式接触核相：35kV以下裸导线，或110kV以下有绝缘外皮的导线直接接触核相。(带绝缘杆操作)非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。

无线核相器 技术规格1．基准条件和工作条件影响量基准条件工作条件备注环境温度23℃±1℃-10℃～40℃/环境湿渡40％～60％＜80％/信号波形正弦波正弦波β＝0.01信号频率50HZ±1HZ45HZ～65HZ/仪表工作电压3.7V±0.1V3.7V±0.5V/测相位频率相序时电流幅值1A±0.1A0.5mA～30.0A/测相位频率相序时电压幅值100V±10V10V～600V/测功率功率因数时电流幅值1A±0.1A10mA～30A/测功率功率因数时电压幅值100V±10V10V～600V/外电场、磁场应避免被测导线位置被测导线处于钳口的近似几何中心位置2．一般规格功能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电源DC 3.7V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约150mA 显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×15mm 采样速率约3次/秒量程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360°频率：45.00Hz～65.00Hz有功功率：0.0W～18kW无功功率：0.0W～18kVAR视在功率：0.0W～18kVA功率因数：-1～＋1电流矢量和：0mA～90.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°

无线核相器35kV以上裸导线核相，请采用非接触方式，探测器逐渐靠近导线即可，否则有电击的危险，造成人身伤害或伤亡事故。接触核相：当裸导线电压低于35kV时，或110kV以下具有绝缘外皮的导线，可以将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，根据电场强弱自动增强和减弱信号放大倍数，便于线路密集的场所核相。非接触核相：当裸导线电压高于35kV时，探测器逐渐靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可完成核相。自校验核相：去现场核相前可先在实验室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子分别接触XY探测器的探针或探钩，在同一条火线上自校验核相，主机指示为同相，若无信号，可能自校线插头插反，拔出重插即可。低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鳄鱼夹端接地；导线电压高于220V禁止使用辅助测试线。相序判断：根据XY的度数来判断三相相序，120度左右正相序，240度左右反相序。测试时，严禁同时钩住2条裸导线，会引起2条裸导线短路，极其危险。三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图现场核相操作实例35kV以上高压裸导线核相探测器连接绝缘杆，绝缘杆全部拉伸，可以不用装探钩探针，探测器逐渐靠近导线，非接触核相，非接触核相时探测器尽量避开其他导线。35kV以下线路核相探测器连接绝缘杆，绝缘杆全部拉伸，探测器可以挂在线路上接触核相。380V/220V市电线路核相探测器前端接触带电线路即可核相，可以不装探钩探针，绝缘杆视其线路离地高度使用。100V以下线路核相探测器可以不用连接绝缘杆，探针或探钩接触导线核相，若电压太低，将辅助测试线插头插入探测器充电孔，辅助测试线夹到接地端子或机柜门上。
