以下是:江西萍乡回路电阻测试仪直流电阻测试仪严谨工艺的图文介绍

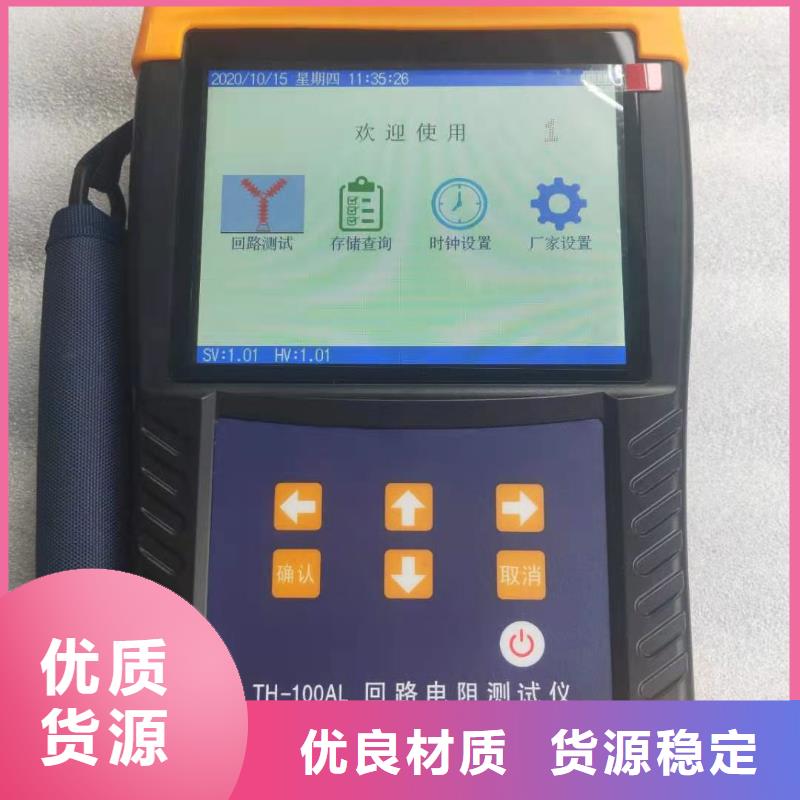

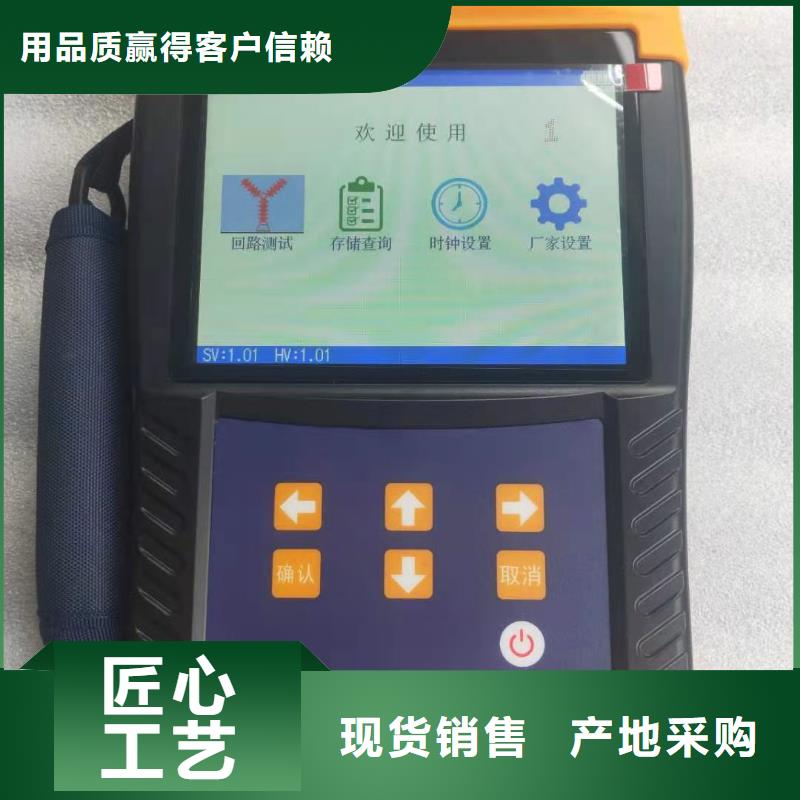

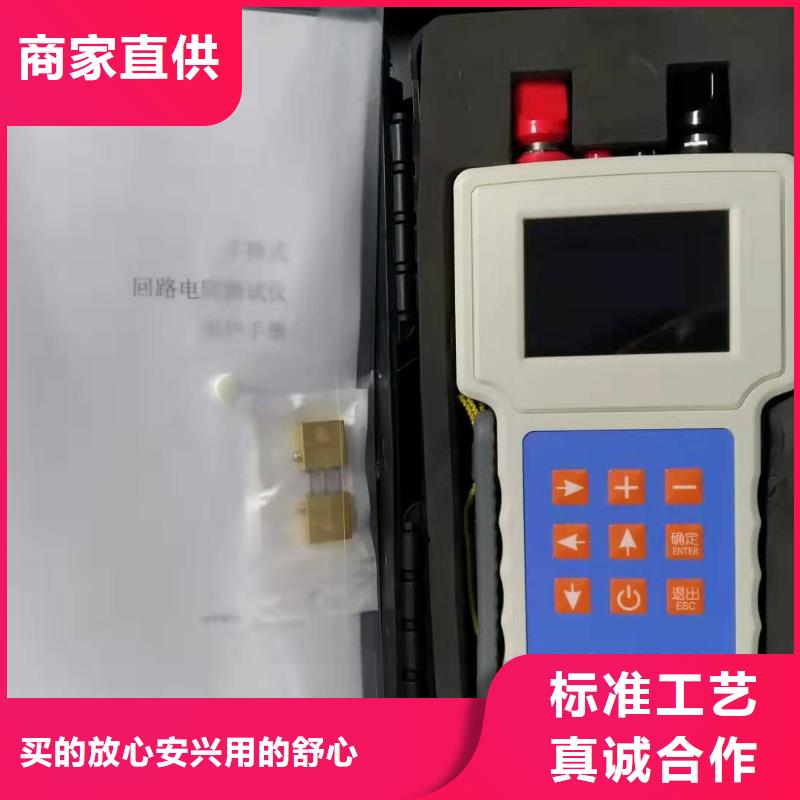

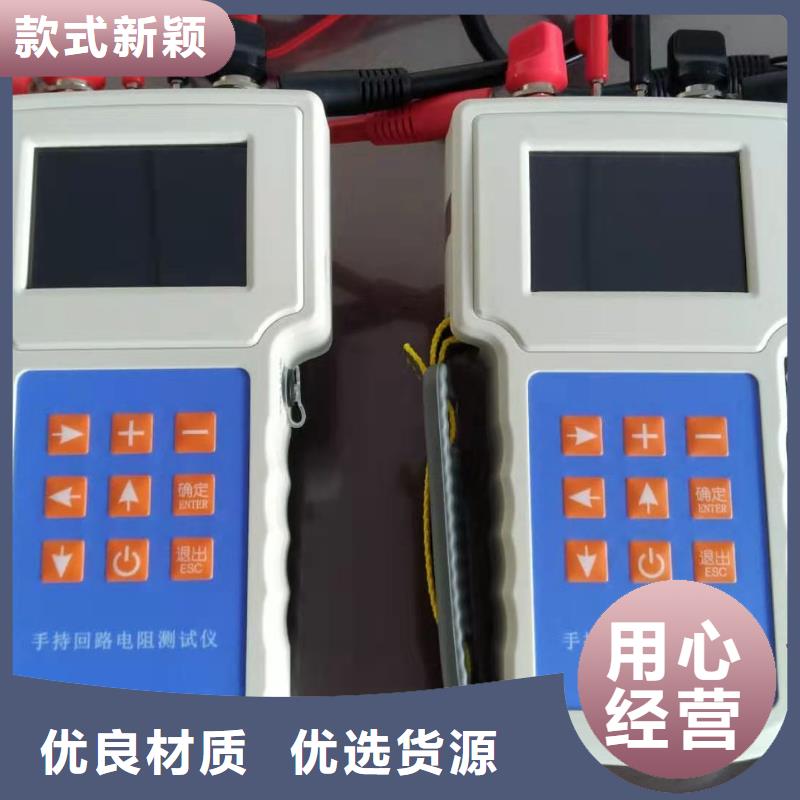

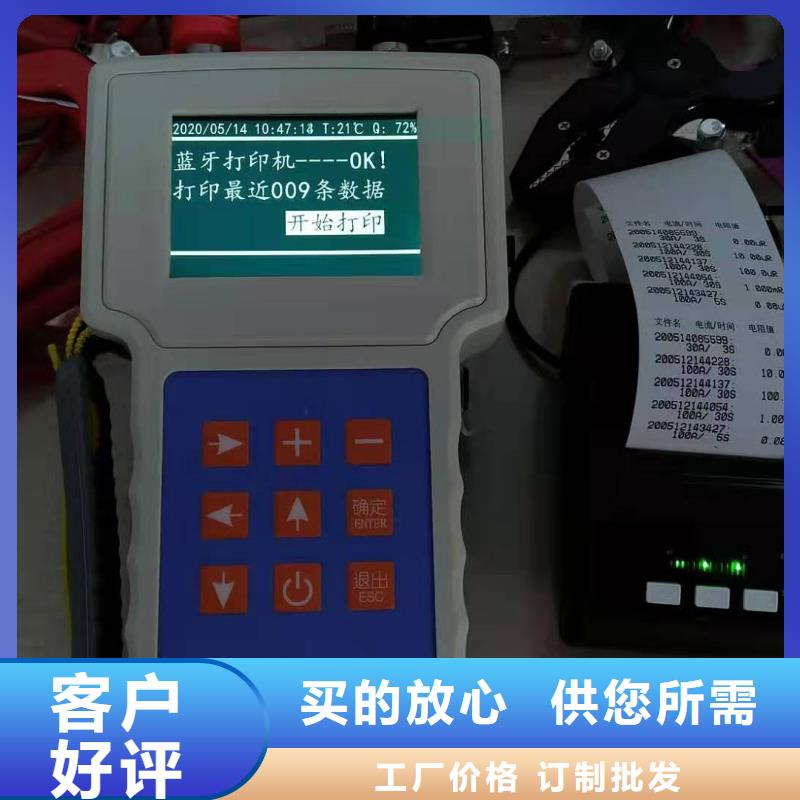

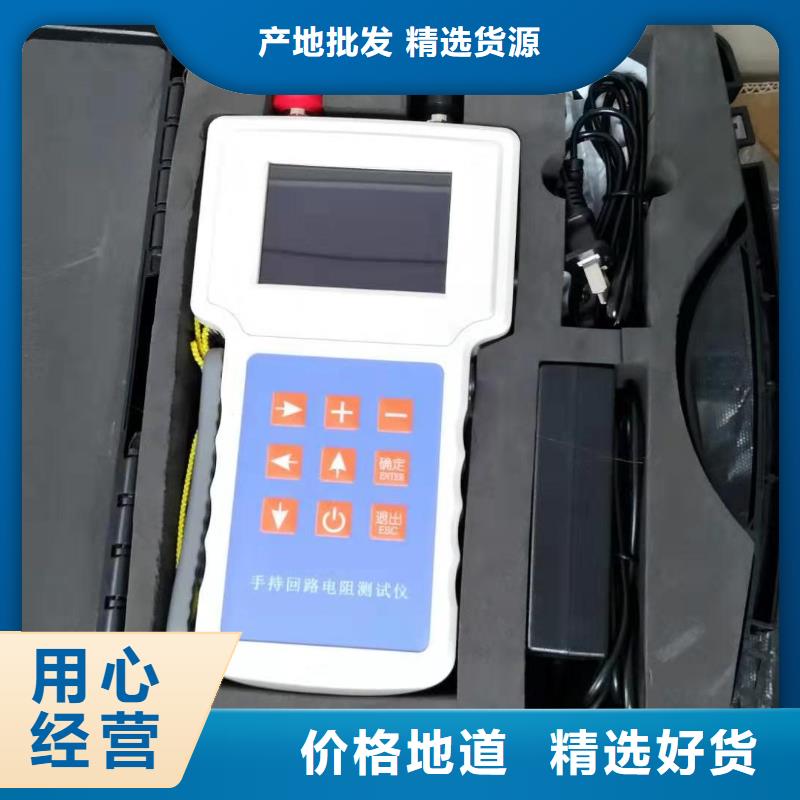

江西萍乡回路电阻测试仪 开机 长按一行中间的电源键可以开机，界面如下：6.3 关机 短按一行中间的电源键可以关机。6.4 测量 开机后按“→”键移动选择“测量”菜单，然后按“确定”键，进入测量设置界面如下：注意： 第1种方式为“快速方式” 使用的参数为电流100A，时间3秒，只能测量0～2mΩ的电阻。若要测量更大范围的阻值请使用其它电流模式。第2种方式中电流可选择100A、50A。第3种方式中电流可选择100A、50A、30A。然后按“→”键移动选择各菜单，“确定”键用于确认进入或执行此内容。比如选择“100A”处按“＋”或“-”键将改变数值，按“→”键移动到“启动测量”上，然后按“确定”键将开始测量，界面如下：然后按“→”键移动选择“保存数据”，然后按“确定”键将进入保存数据页面，保存数据到本机内部空间。数据将根据时间自动命名也可自编号方便快捷。注意：在测试中或停止测试后，按“退出”键可终止测试，返回上级菜单。在测量完后按“↑”键可使用语音播报数值。6.5日期设置开机后进入“设置”界面，再进入“日期设置”，如下：按“→”键移动选择数字，然后按按“＋”或“-”键更改数值，选择“保存”然后按“确定”键，日期将设置成功！然后按“退出”键退出即可。6.6处理数据开机后，按“→”键选择“数据”，进入后界面如下：6.6.1按“→”键选择“查看数据”，按“确定”键进入，界面如下： 如果保存的历史数据较多，可按“↑”或“↓”键上下翻页。6.6.2 按“→”键选择“蓝牙打印”，进入后，再打开蓝牙打印机，等待打印机开机就绪后，此时只有“STAUS”蓝灯亮时，即可开始打印设置好的n条数据。6.6.3 按“→”键选择“U盘导出”，进入后选择“开始导出”，按“确定”键即可导出所有数据到U盘，文件名为“TestData.txt”。6.7查看帮助在开机后按“→”键移动到“帮助”上，即可查看帮助内容。6.8设置背光在开机后的主界面下，按“＋”或“-”键，将调节背光的亮度。6.9设置音量在开机后的主界面下，按“↑”或“↓”键，将调节开机音量的大小。

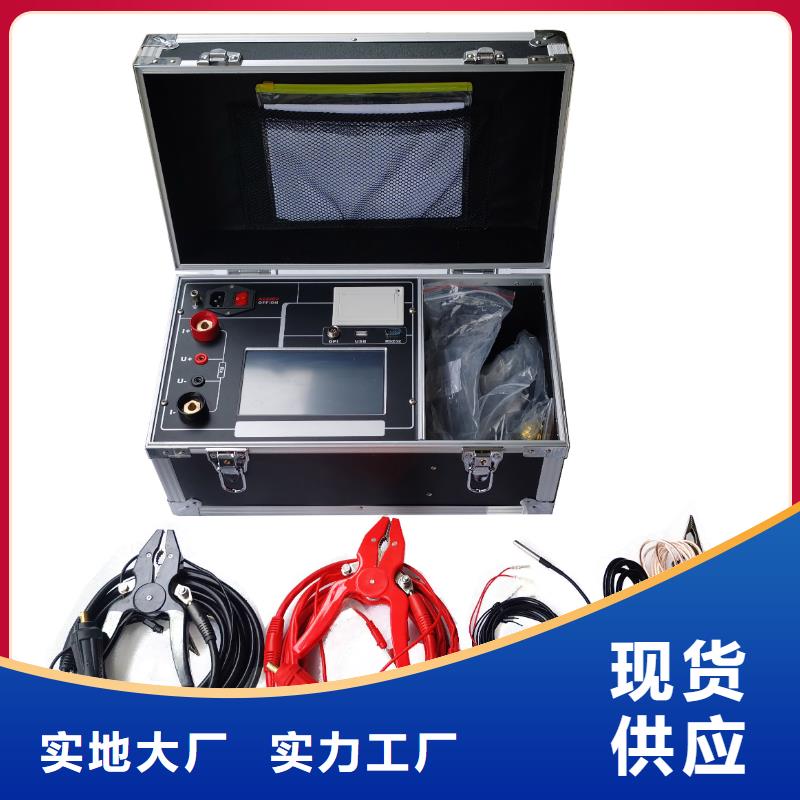

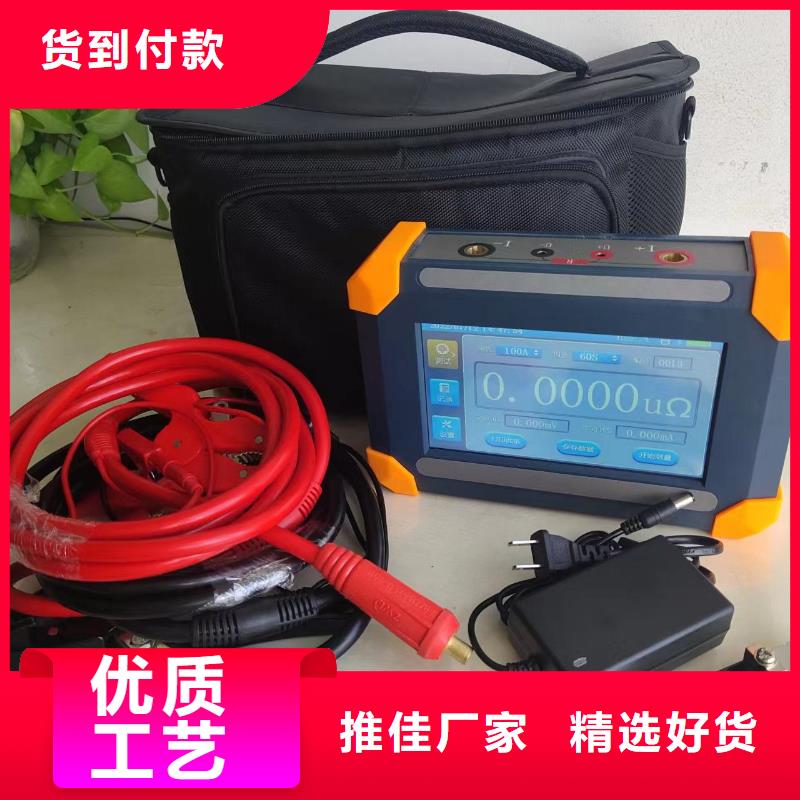

江西萍乡回路电阻测试仪 性能特点1、仪器可以使用手机通过专用软件全程控制仪器，测试数据固定格式存储手机上，便于任何时刻数据查询。2、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。 3、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。4、输出电压高，测量量程宽。5、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。6、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。10、自带面板式微型打印机，可汉化打印测量结果。技术指标测试电流：50A, 100A, 150A, 200A量程：0～100mΩ（50A） 0～50mΩ（100A）0～20mΩ（150A） 0～20mΩ（200A） 分辨率：小0.1μΩ精度：±（0.5％±2个字）功率:1000W工作方式:连续测量工作电源:AC220V±10％ 50HZ使用温度:0～40℃相对湿度:小于等于90％ 无结露外形尺寸：360＊290＊170（mm）重量：主机6.5KG 线箱9.0KG
经过多年的不懈努力，天正华意电气设备(萍乡市分公司)拥有了一支技术精湛、服务意识强、具有强烈敬业精神的员工队伍，可以为用户提供从 手持式光数字测试仪技术咨询、方案设计、生产制造、安装调试到售后服务一条龙的服务；可以根据用户的不同要求，量身设计 手持式光数字测试仪在各个领域的整体解决方案；
江西萍乡回路电阻测试仪使用操作所有测试线接好以后，代开仪器电源，仪器初始化完成后进入“主菜单”界面，如下图所示。选择“开始测试”，按“确认”键进入“准备测试”界面，如下图。电流：设置本次实验的输出电力以，可选择50A/100A/150A/200A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流。时间：设置本次实验的测试时间，50A/100A可选择“快速”或 “10/20/30/40/50/60秒”,150A/200A可选择“快速”或 “5秒”测试过程中可随时按“取消”键停止测试。编号：设置本次实验的试品编号主显示区：显示被测物的电阻值。副显示区：显示被测试品的电压值、电流值和测试时间。“测试结果”如下图。按“左右”键移动光标，按“确认”键执行所选操作。在测试过程中，仪器如过检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，自动打开风扇进行降温，温度降低后自动关闭风扇。继续测量：继续按当前设置参数进行电阻测量。打印数据：将当前的测试结果通过连接外置打印机打印。保存数据：将当前的测试结果保存到本机。在“主菜单”界面，选择“存储查询”，按“确认”键进入“存储记录”界面，如下图。U 盘存储：将本机存储内容保存到外接U盘上。6.4 打印机使用说明使用打印功能时，请先连接外置打印机。打印机上电后，正常时指示灯常亮，缺纸时指示灯闪烁。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入。并拉出一截（超出一点撕纸牙齿），注意把纸放整齐,纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。

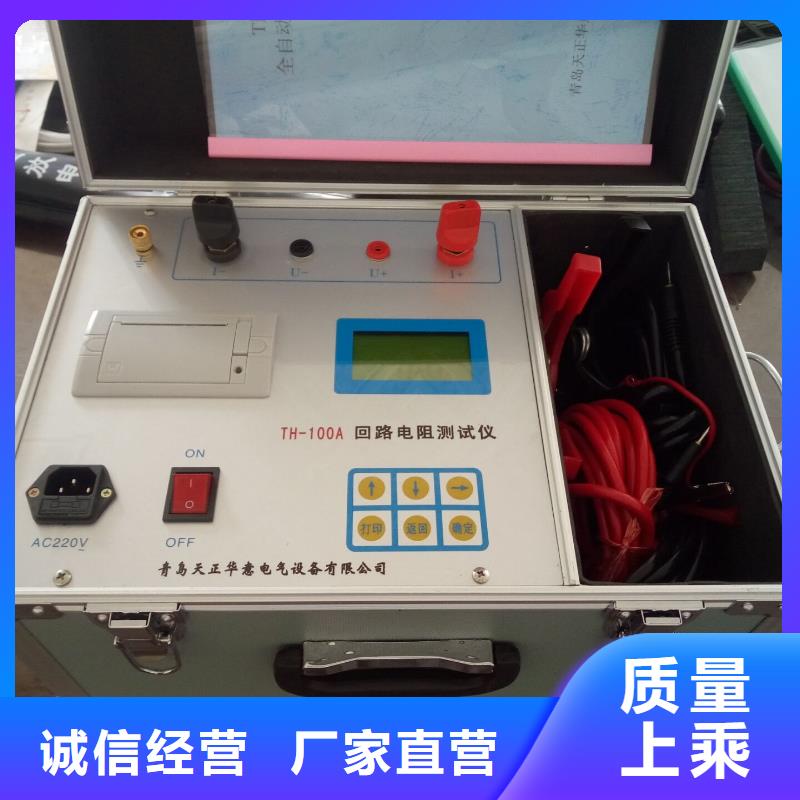

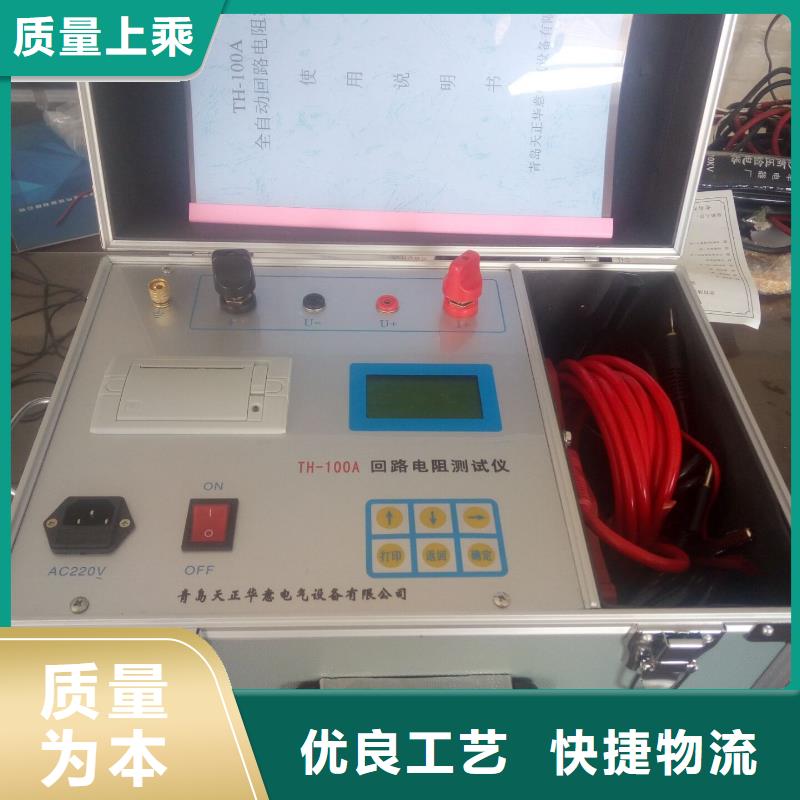

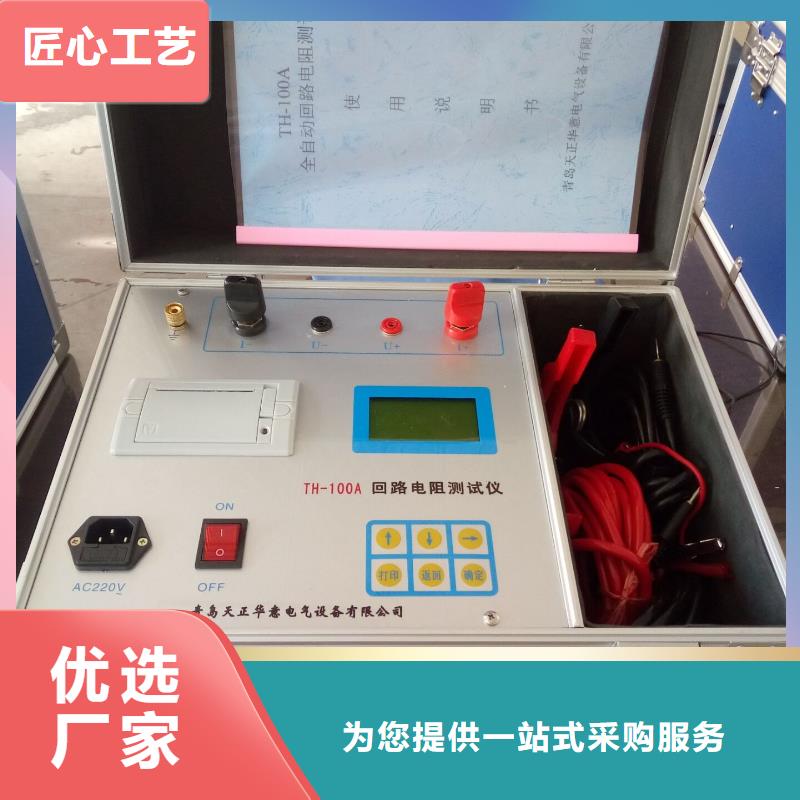

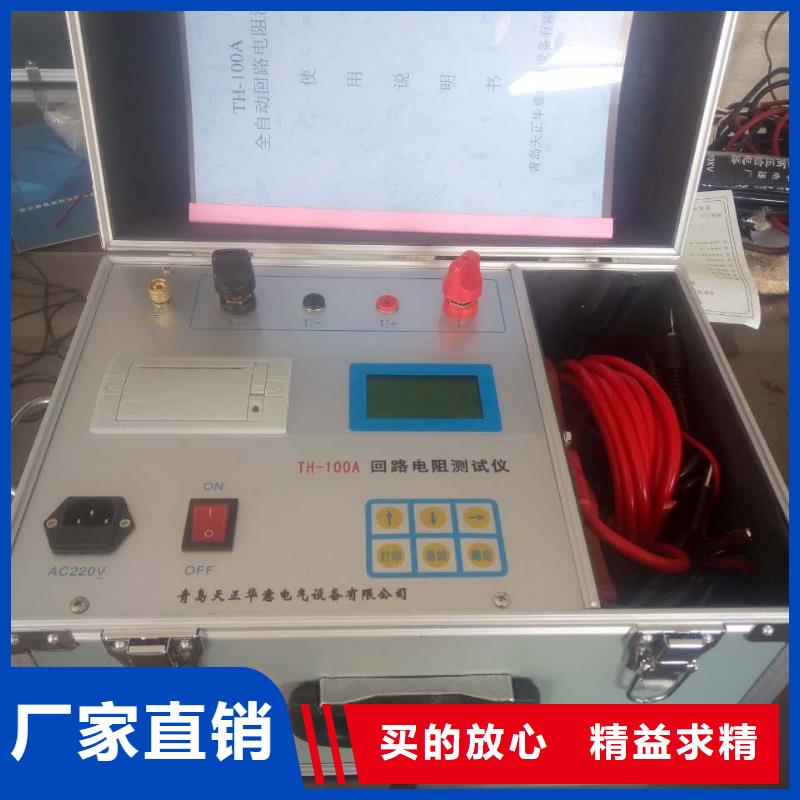

江西萍乡回路电阻测试仪外形结构(a)面板示意电流端子电压端子 5.打印机 6.电源 7.接地端 8.液晶显示屏 . 开关 10.功能键图一5、操作程序a)键盘介绍增大键：修改选择的数据减小键：修改选择的数据功能键：用来移动光标，选择选项。确定键：用来执行选择的选项，用来启动或停止仪器。b)按图一所示四端子接线法接线。c)检查确认无误后，接通电源。开机LOGO后屏幕显示主菜单如图二： 初始设置画面（图一）初始 测量图标 处于选中状态，上面显示100A表示测量电流。4.按功能键在可以使 测量图标时钟图标 存储图标 设置图标 循环处于选中状态5.当 测量图标 选中时候按确定键，启动测量，显示测量画面（图二）显示测量画面（图二）大字体50.02uΩ 表示测量的电阻值I ＝ 100.1A 表示测量的电流U ＝ 5.0mV 表示测量的电压 表示当前日期时间。测量过程按确定键，测量结束图三按功能键在可以使 退出 [ 002 ] 存储 循环处于选中状态。当 [ 002 ] 处于选中状态时候，可以按增大键 减小键 修改存储序号当 退出 处于选中状态时候，可以按 确认键 返回。可以按 减小键 打印数据当 存储 处于选中状态时候，可以按 确认键 存储。可以按 减小键 打印数据6.当 时钟图标 选中时候按确定键，修改时间日期（图四）图四当 修改 处于选中状态时候，可以按 确认键 修改日期时间，修改完毕按 确认键。当 退出 处于选中状态时候，可以按 确认键 返回。7.当 察看图标 选中时候按确定键，察看存储的数据（图五）图五可以按 增大键 减小键 ，选择需要查看的数据。可以按 功能键 翻页 ，每页显示8条数据任何时候，可以按 确认键 返回8.当 设置图标 选中时候按确定键，修改仪器的设置选项（图六）时间 60：代表启动测试后，连续运行60秒钟，自动关闭测试声音 开：代表测试过程中小喇叭报警声音响序号 ：仪器的出厂编号按 功能键 选择这些参数，按 增大键 减小键 修改这些参数当 退出 处于选中状态时候，可以按 确认键 返回六、装箱清单1、主机1台 2、测试线1套 3、电源线1根4、说明书1份 5、合格证1张
